Bombare le palette

Testo e foto di Guido47
Pubblicato : Febb. 2012

Dopo aver provato diversi sistemi per bombare le palette, morsetti, pinze da idraulico e altri vari sistemi che però non davano risultati soddisfacenti dal mio punto di vista, provando e riprovando sono arrivato a questo sistema che ora vi illustrerò.

Partiamo dal materiale occorrente:

1) profilato a L in alluminio misure 20 mm. per 20 mm.

2) dadi del ferro nelle misure 6-8-10-12-14

3) dadi ciechi del ferro nelle misure 6-8-10-12

4) colla bicomponente epossidica

Tutto il materiale sunnominato può essere acquistato in ferramenta, Brico, Obi ecc.

Prendiamo il profilato in alluminio e con un righello lo dividiamo in nove settori da 30 mm. ognuno così.

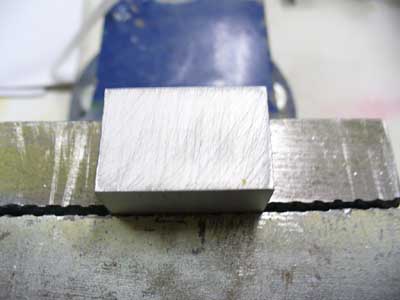

Poi con la sega del ferro ricaviamo nove pezzi. Prendiamo della tela abrasiva e passiamola su una sola faccia del nostro pezzetto di alluminio per renderlo ruvido e ripetiamo l'operazione per tutti gli altri pezzi.

Poi prendiamo il dado cieco del 10, per intenderci questo:

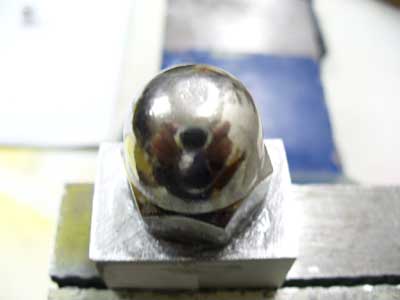

Con la colla epoxi lo incolliamo sulla faccia resa ruvida in precedenza così:

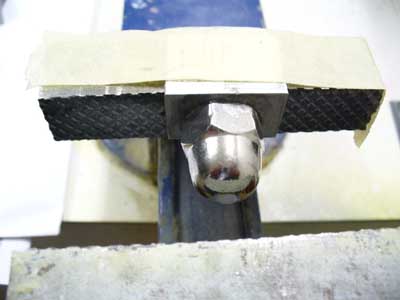

Dopo aver atteso che la colla faccia presa prendiamo il nostro pezzo e lo fissiamo su una ganascia della morsa con del nastro adesivo di carta così:

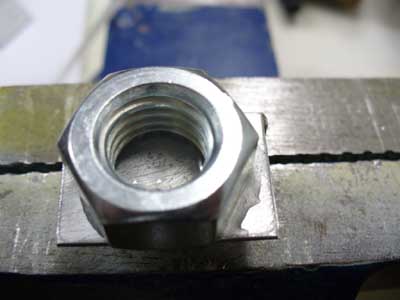

Prendiamo successivamente il dado del 10 e lo incolliamo su un altro pezzetto di alluminio così:

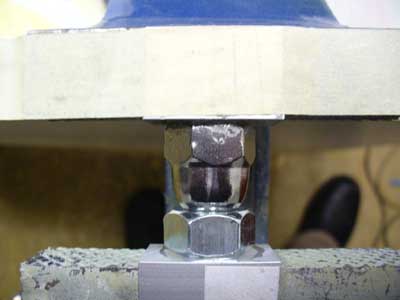

Subito dopo aver spalmato la colla ed unito i due pezzi, mentre la colla è ancora fresca, lo mettiamo in morsa tenendolo con le dita e stringendo le ganasce della morsa lo faciamo combaciare con il dado cieco di prima. Dobbiamo lasciarlo stretto nella morsa fino a che la colla non ha fatto presa. Questa operazione è essenziale per allineare i due dadi e va ripetuta con i dadi del 12 e del 14.

Prendiamo quindi il dado del 12 precedentemente incollato e lo usiamo come registro per incollare il dado cieco del 12.

Usando come registro il dado cieco del 10 precedentemente incollato incolliamo anche i dadi del 6 e del 8 che poi useremo come registri per incollare i dadi ciechi del 6 e dell 8.

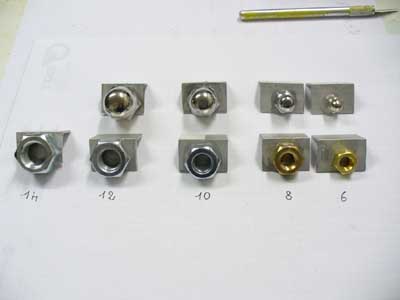

A questo punto avremo ottenuta una seri di dadi e dadi ciechi come questa:

A questo punto prendiamo il pezzo con il dado cieco e lo mettiamo sulla ganascia della morsa e lo affranchiamo con del nastro adesivo di carta, prendiamo il pezzo con il dado, tenendolo con le dita lo stringiamo in morsa facendolo combaciare con il pezzo di prima e lo fissiamo con il nastro di carta così:

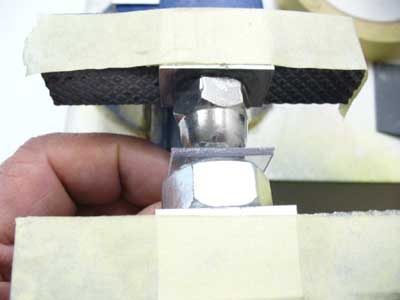

A questo punto con i due pezzi fissati nella morsa possiamo aprire leggermente le ganasce ed inserire il pezzetto di lexan da cui ricaveremo la nostra paletta così:

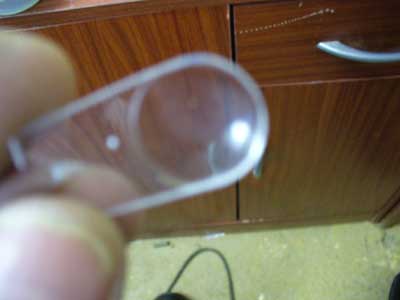

Stringiamo le ganasce della morsa ed otterremo la nostra paletta.

Mi sembra di essere stato abbastanza chiaro, ma se avete delle domande chiedete pure che sarà mia premura rispondere.

Discussioni ed approfondimenti li trovi nel forum di autocostruzione.

Questo è tutto, buon divertimento e buona  p...ermanenza sul nostro sito.

Guido47
